unterdach für Erhöhte Beanspruchung nach SIA-Norm

Mit dem Unterdach für erhöhte Beanspruchung nach SIA-Norm können bereits sehr flache Dachneigungen ausgeführt werden. In der Produktauswahl befinden sich hierfür die Dachbahnen DUO extra, TRIO extra, DUO longlife ND extra und QUATTRO longlife extra. Sämtliche Anbindungen an Dachan- und abschlüsse werden regensicher ausgeführt. Eine Nageldichtung unterhalb der Konterlatte ist immer erforderlich. Somit setzt das regensichere Unterach gegenüber der Unterspannung/Unterdeckung verklebt nochmals eins drauf in Punkto Schutzfunktion.



Allgemeine hinweise gemäß ZVDH

Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de / www.creaton.at / www.creaton.ch


unterdach für Erhöhte Beanspruchung nach SIA-Norm

  • Die CREATON Dachbahn wird parallel zur Traufe als Unterspannung freihängend bzw. freigespannt oder als Unterdeckung aufliegend auf einer Schalung, Unterdeckplatte oder einer ausreichenden formstabilen Wärmedämmung mit einer empfohlenen Überlappung von 15 cm (mindestens jedoch 10 cm) verlegt. Die Überlappungen werden mit den Selbstklebestreifen, dem Nahtklebestreifen NKS oder dem Spezialkleber SKL verklebt.
  • Die Zusatzmaßnahme ist so auszuführen, dass Wasser, welches unter die Dacheindeckung gelangt oder Kondensat sicher zur Traufe und über das Traufen-/ Tropfblech sicher abgeführt werden kann. Bei der Ausführung ist eine Wassersackbildung zu vermeiden.
  • Eine Nageldichtung unter der Konterlattung ist erforderlich und muss mit dem je Dachbahn festgelegten CREATON Zubehörprodukten ausgeführt werden.
  • Durchdringungen, Einbauteile und Anschlüsse sind regensicher auszuführen und es sind spezielle Maßnahmen das Ableiten von Wasser vorzusehen.
  • Darüber hinaus sind alle weiteren Vorgaben/ Anforderungen der SIA-Norm zu berücksichtigen.



Für diese Zusatzmassnahme verwendbare dachbahnen

Dachbahn DUO extra

CREATON DUO extra mit Selbstklebestreifen – Die wirtschaftliche Unterdeckbahn mit Klebestreifen für hohe Ansprüche.

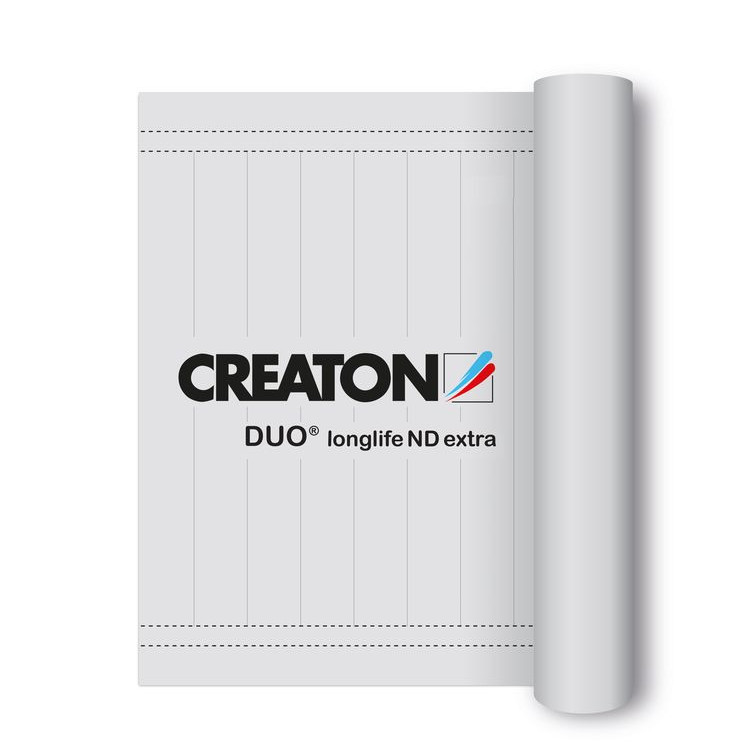

Dachbahn DUO longlife ND extra

CREATON DUO longlife ND extra – Die wirtschaftliche Unterdeckbahn für höchste Sicherheit mit Nageldichtband.

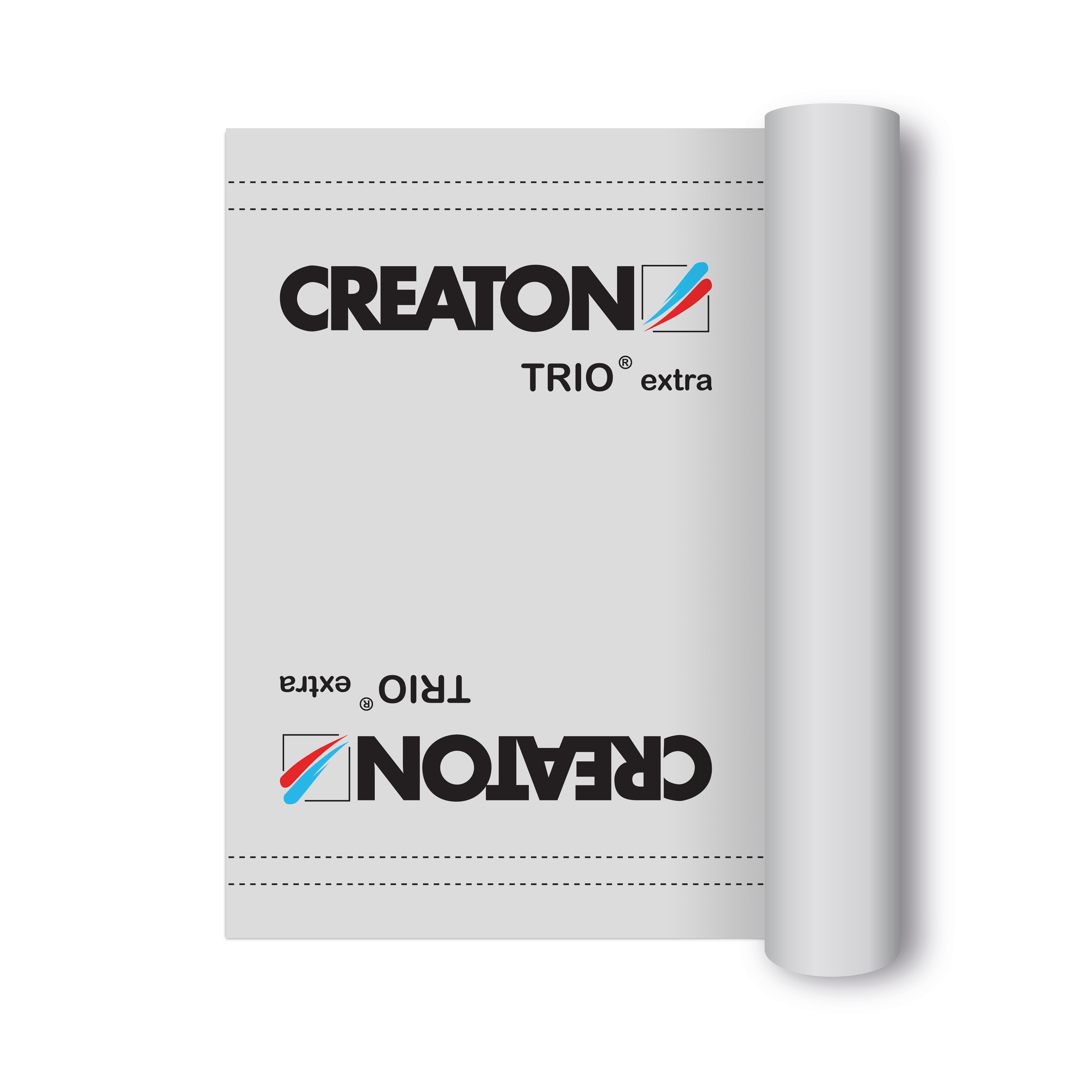

Dachbahn TRIO extra

CREATON TRIO extra – Die Unterdachbahn mit integriertem Selbstklebestreifen für hohe Anforderungen.

Dachbahn TRIO longlife extra

CREATON TRIO longlife extra – Die Unterdachbahn mit außergewöhnlichen Eigenschaften für Dach und Fassade.

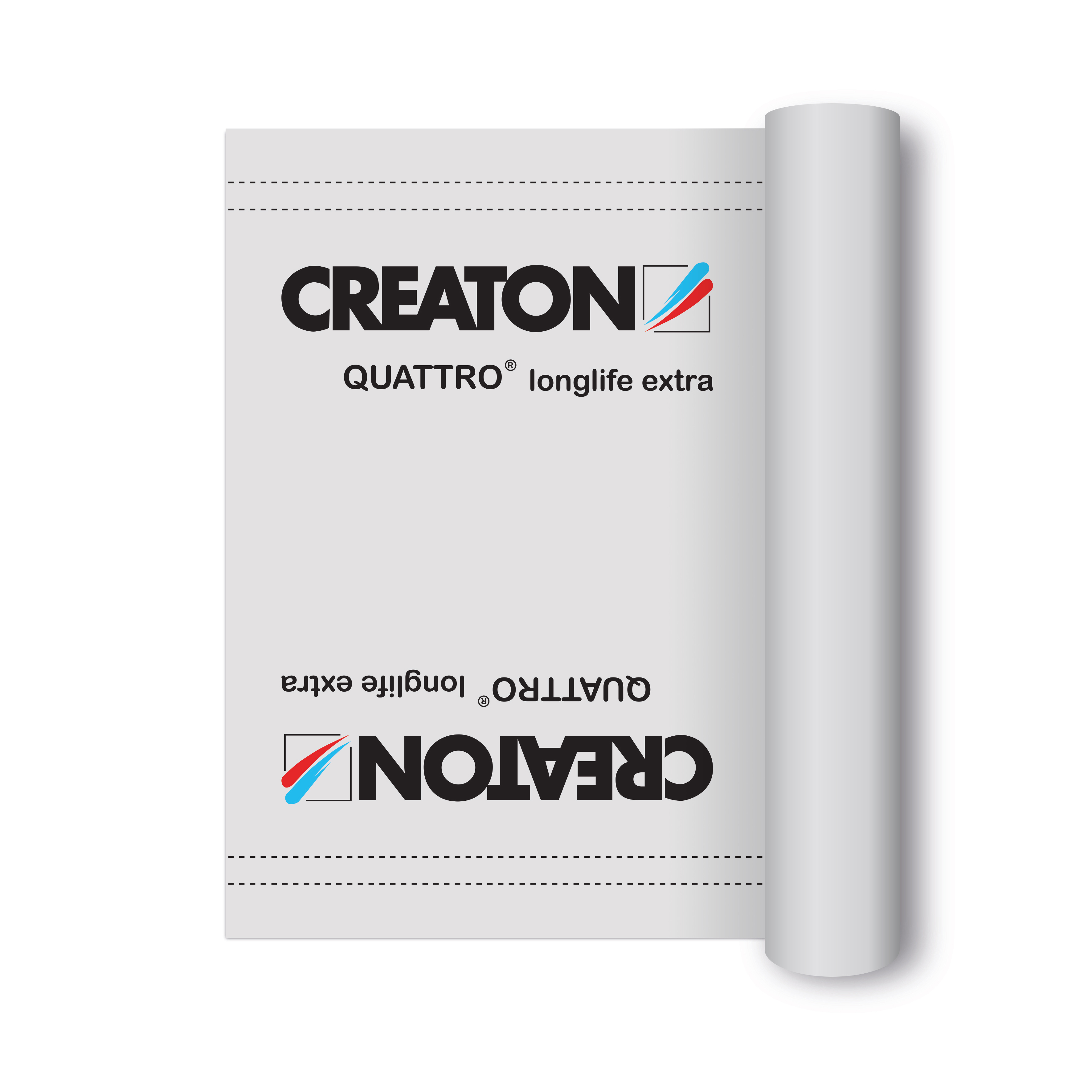

Dachbahn QUATTRO longlife extra

CREATON QUATTRO longlife extra – Die Unterdachbahn für höchste Anforderungen.



Angaben zu dachneigungsgrenzen im creaton system

Umsetzung von Zusatzmaßnahmen bei der Verwendung von CREATON Dachziegeln /-STEINEN und CREATON Dachbahnen - SCHWEIZ
FUTURA
PREMION
SINFONIE

MAGNUM
BALANCE
TITANIA
MZ3
MZ3 KLASSIK
HARMONIE
MELODIE
MAXIMA PRO
ETRUSKO

REGIUS
RAPIDO
RATIO
RUSTICO
DOMINO
MIKADO
VISIO
CANTUS
TERRA OPTIMA
HERZZIEGEL
ELEGANZ

HEIDELBERG

BIBER
KERA BIBER
STRANGFALZZIEGEL
ZUSATZMASSNAHMEN NACH CREATON HERSTELLERANGABE
≥ 16 °≥ 16 °≥ 18 °≥ 18 °≥ 25 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm,
mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra,
QUATTRO longlife extra
Die angegebenen Dachneigungsgrenzen können nur mit entsprechender Konstruktion des Unterdaches ausgeführt werden und sind abhängig von der Sparrenlänge, Bezugshöhe h0
und den klimatischen Verhältnissen nach SIA 232/1.
