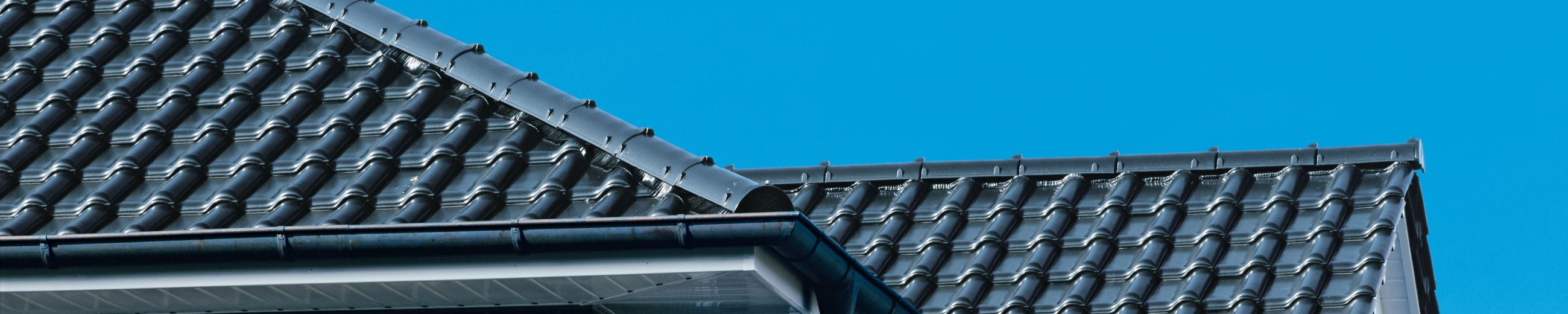

PREMION NOBLESSE kristall-schwarz glasiert

PREMION

Flachdachziegel mit Hochbrandfaktor.

  • Besonders hochwertig und widerstandsfähig durch die KERALIS-Produktion
  • Besonders großer Schiebebereich von 23 mm pro Ziegel
  • Erstklassige Rohstoffe ermöglichen 12 Farben in vier Oberflächenvariationen
  • Vertikale Verfalzung mit „Labyrinth-Technik" verhindert das Eindringen von Wasser auch bei hohem Winddruck
  • Auch für sehr flache Dächer bis 7° Neigung geeignet, mit einem wasserdichtem Unterdach

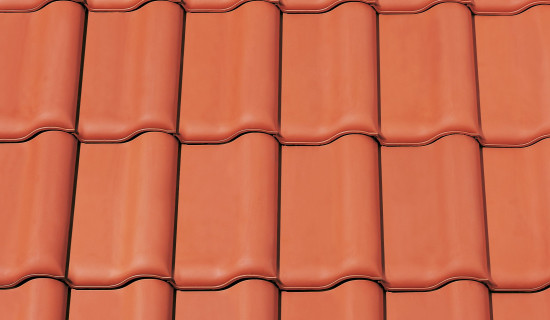

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE braun engobiert
NUANCE braun engobiert
NUANCE mangan matt
NUANCE mangan matt
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE braun glasiert
FINESSE braun glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
FINESSE kastanie glasiert
FINESSE kastanie glasiert

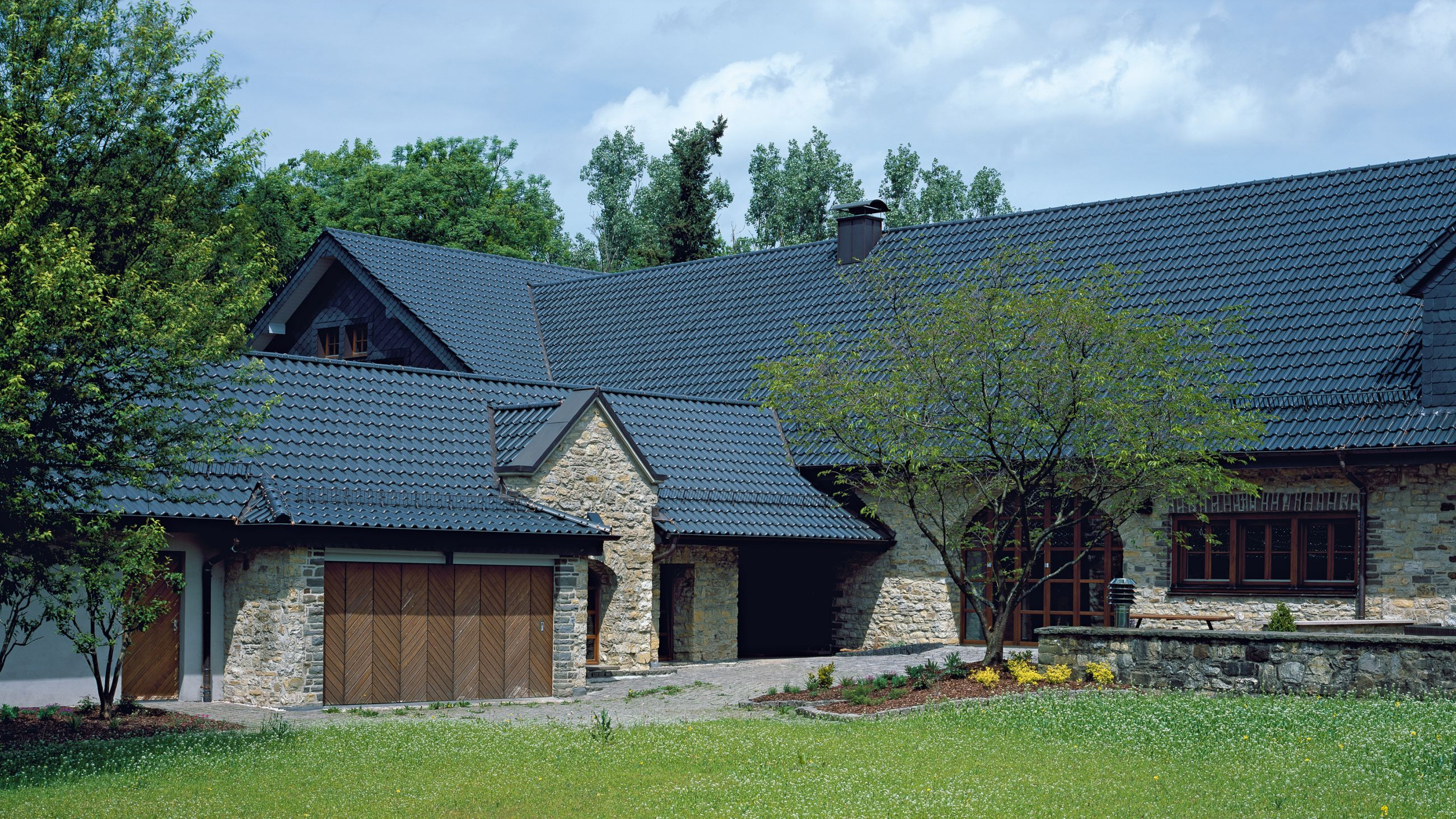

NOBLESSE kristall-schiefer glasiert
NOBLESSE kristall-schiefer glasiert

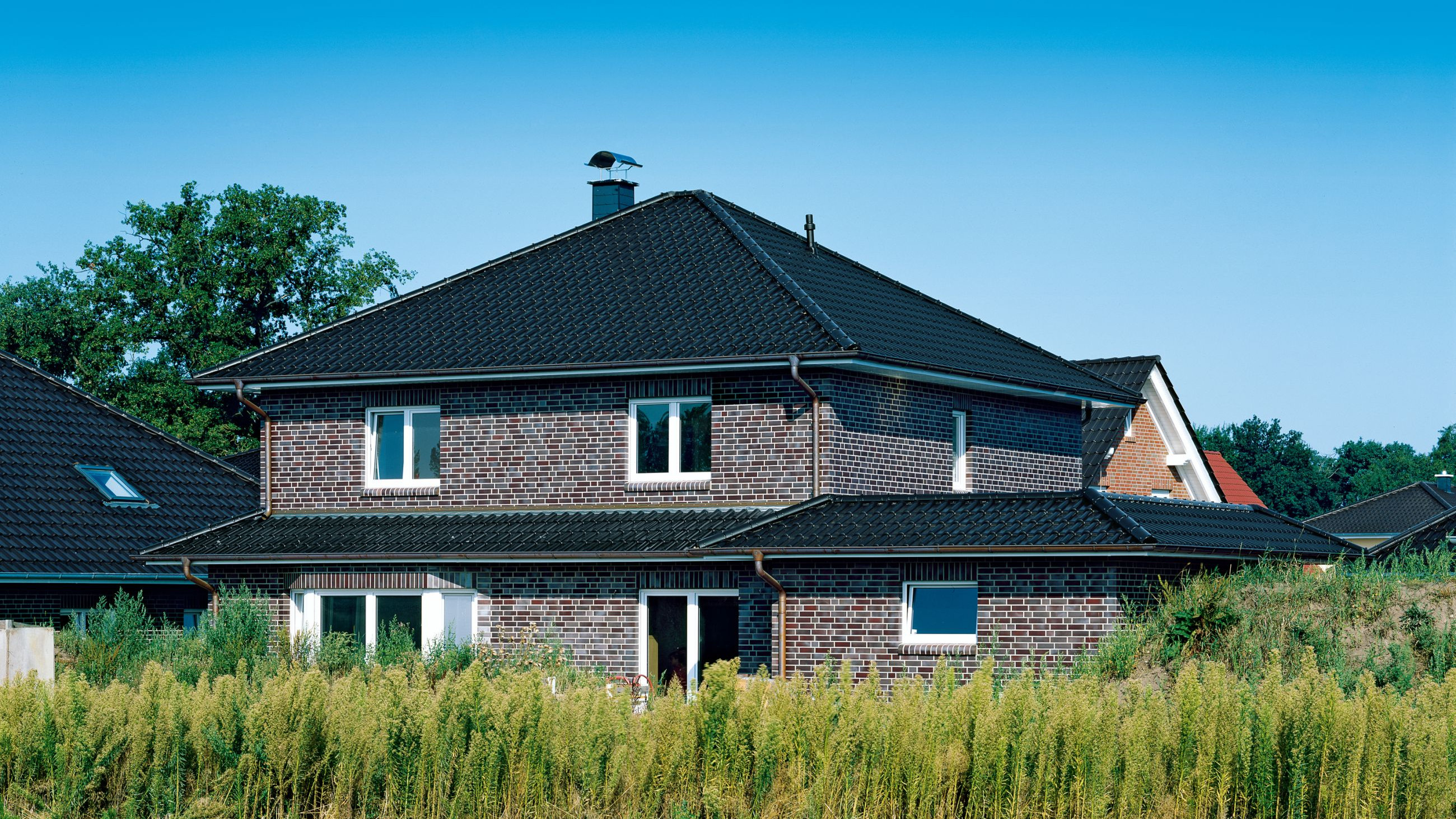

NOBLESSE kristall-schwarz glasiert
NOBLESSE kristall-schwarz glasiert

Technische Daten

Größe (ca.)280 x 460 mm
Deckbreite min. (ca.)222 mm
Deckbreite i.M. (ca.)225 mm
Deckbreite max. (ca.)228 mm
Decklänge min. (ca.)357 mm
Decklänge i.M. (ca.)368 mm
Decklänge max. (ca.)379 mm
Ziegelbedarf min. (ca.)11.6 Stück/m²
Ziegelbedarf i.M. (ca.)12.1 Stück/m²
Ziegelbedarf max. (ca.)12.6 Stück/m²
Gewicht je Stück (ca.)3.5 kg/Stück
Gewicht je m² (ca.)42.4 kg/m²
Gewicht je Palette (ca.)865 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥8 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

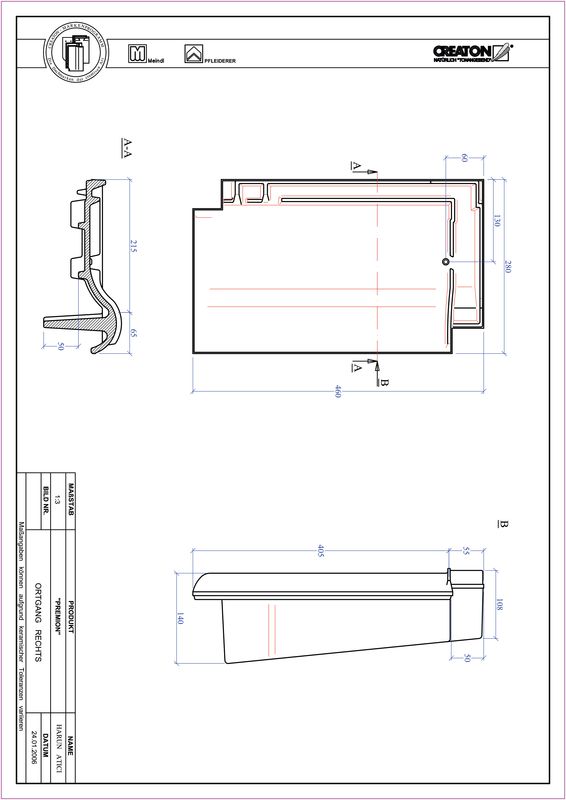

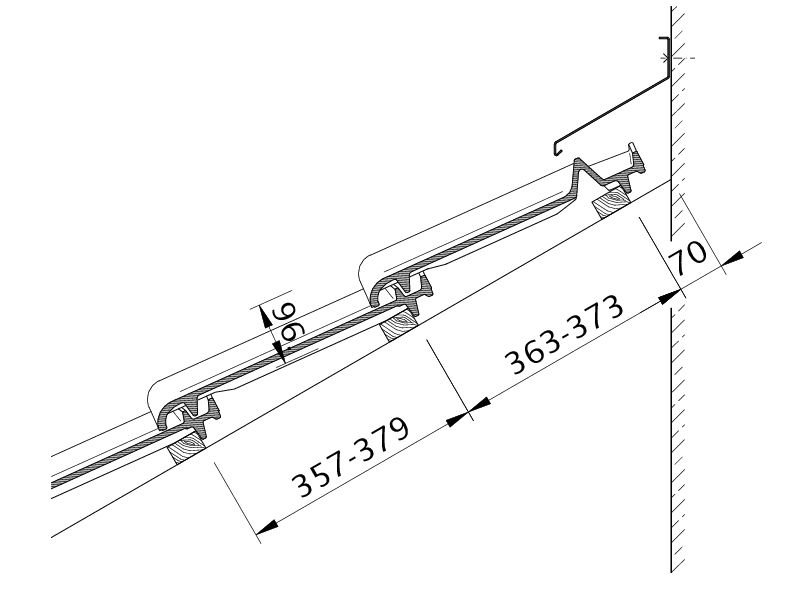

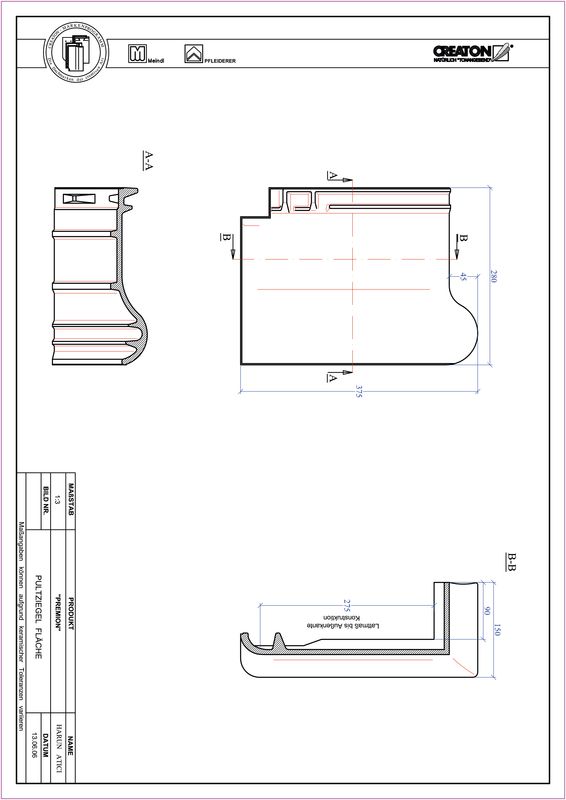

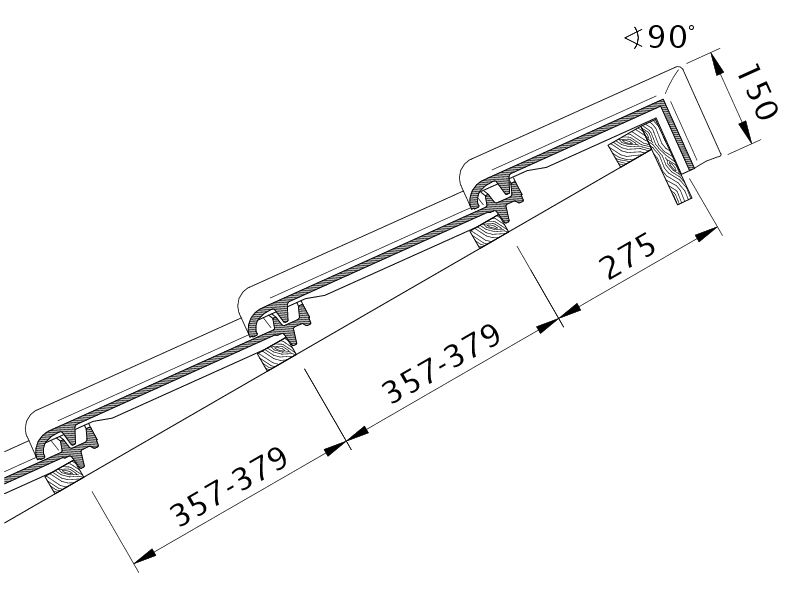

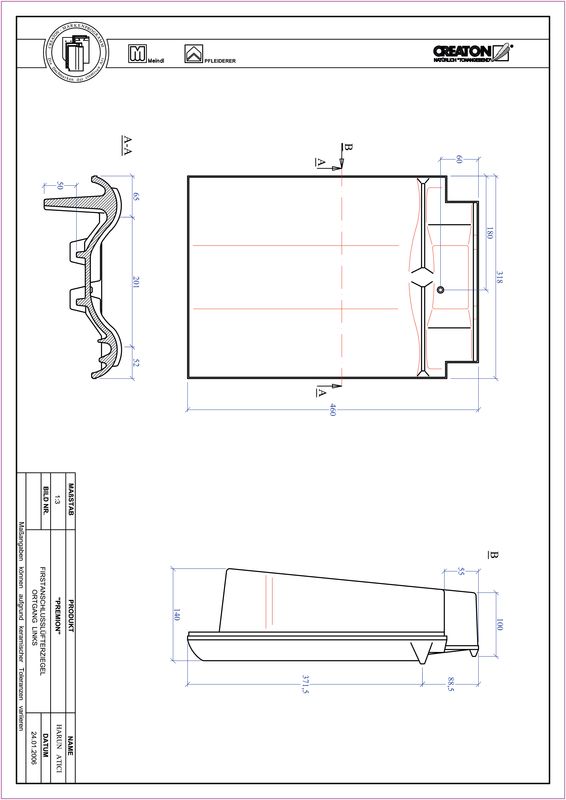

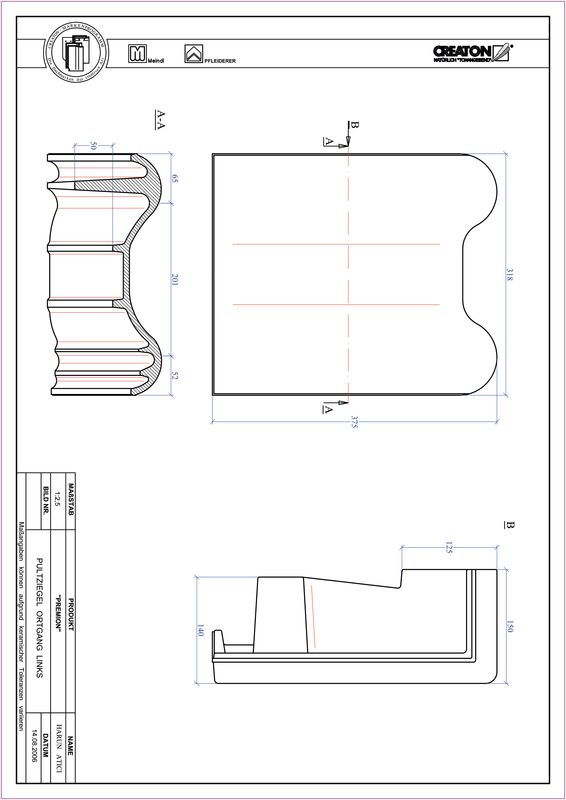

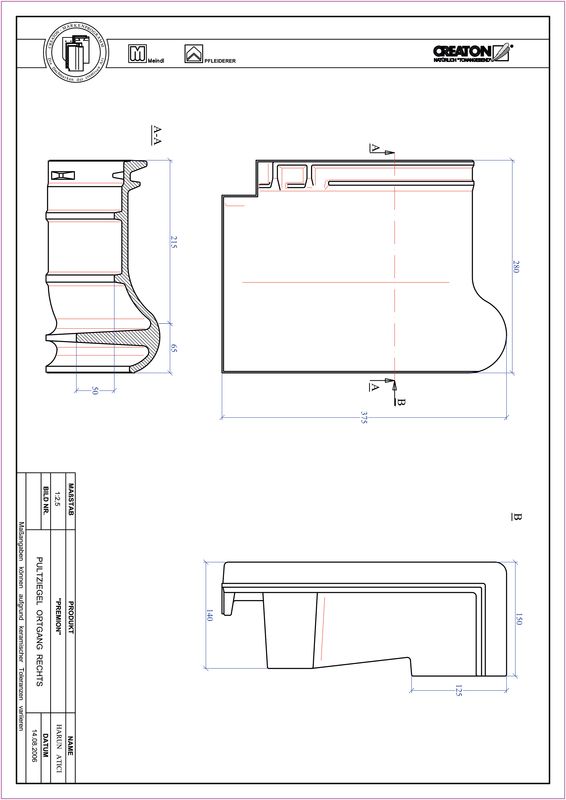

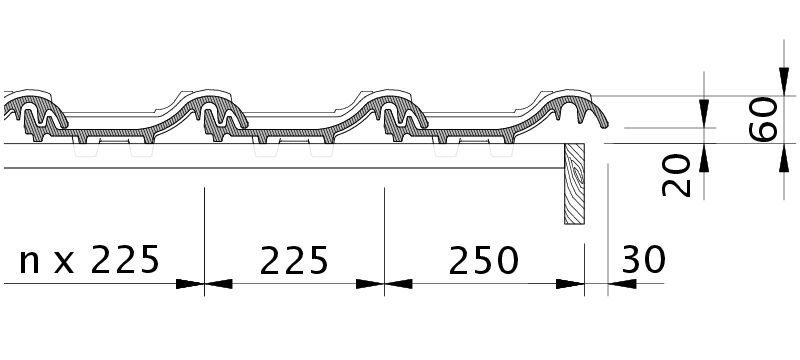

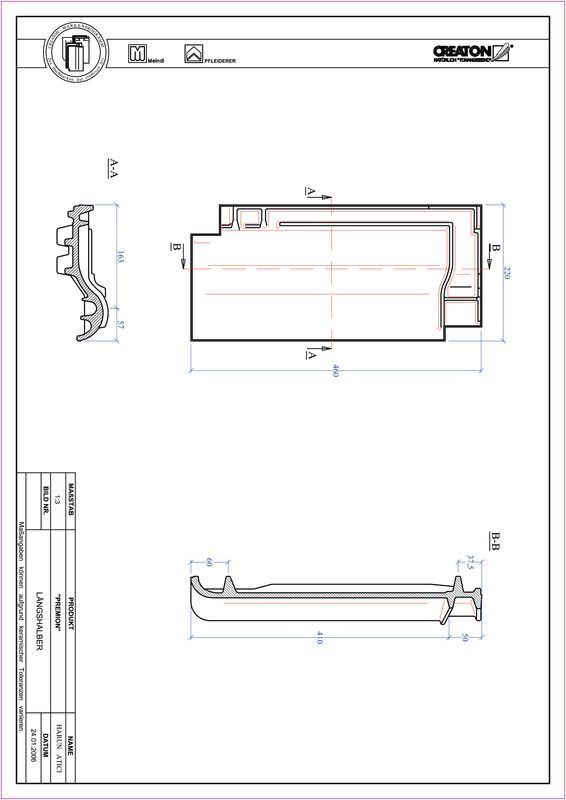

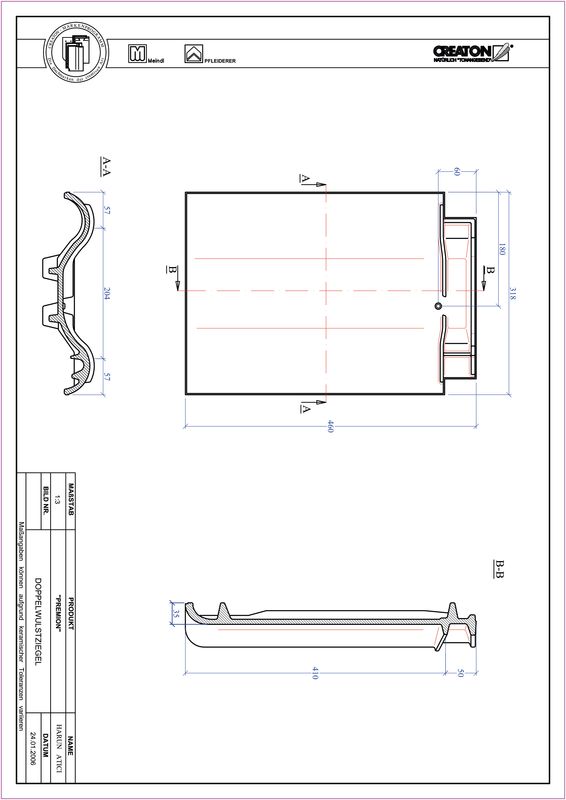

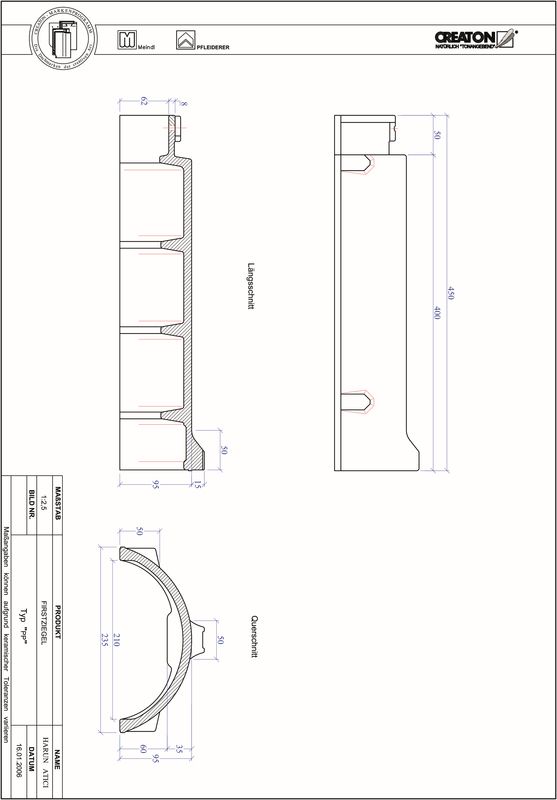

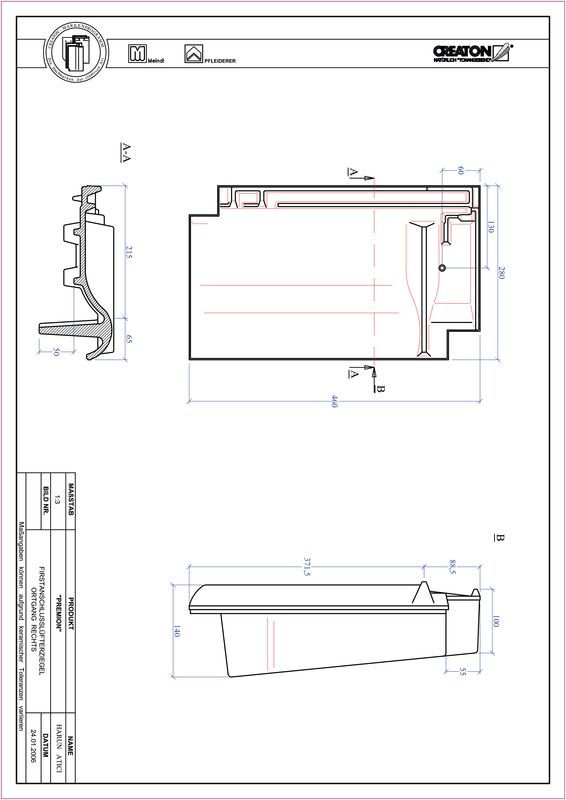

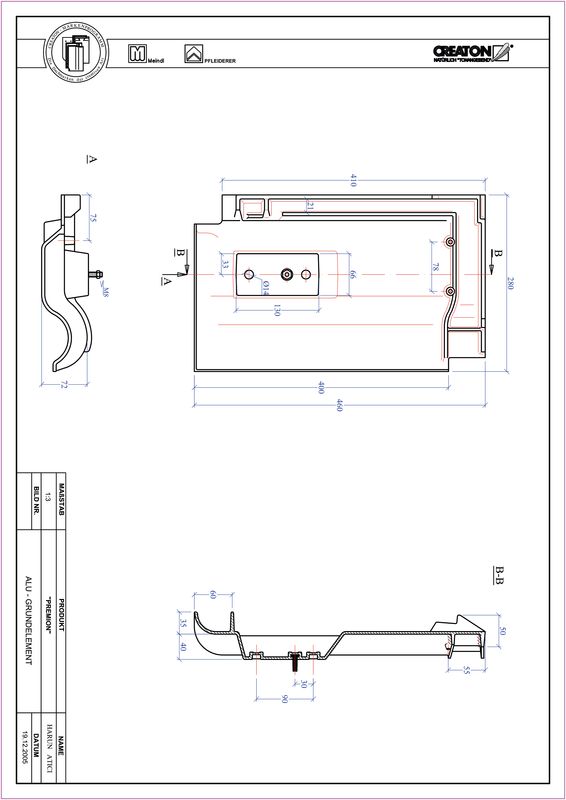

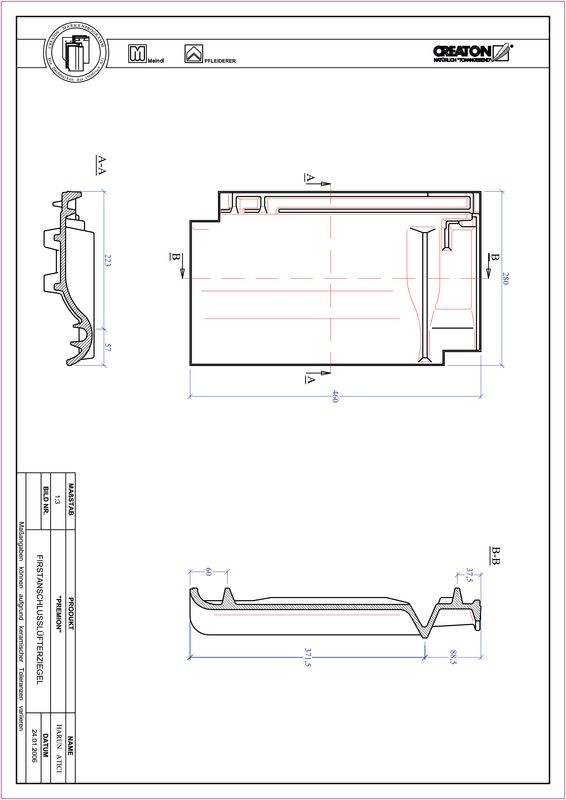

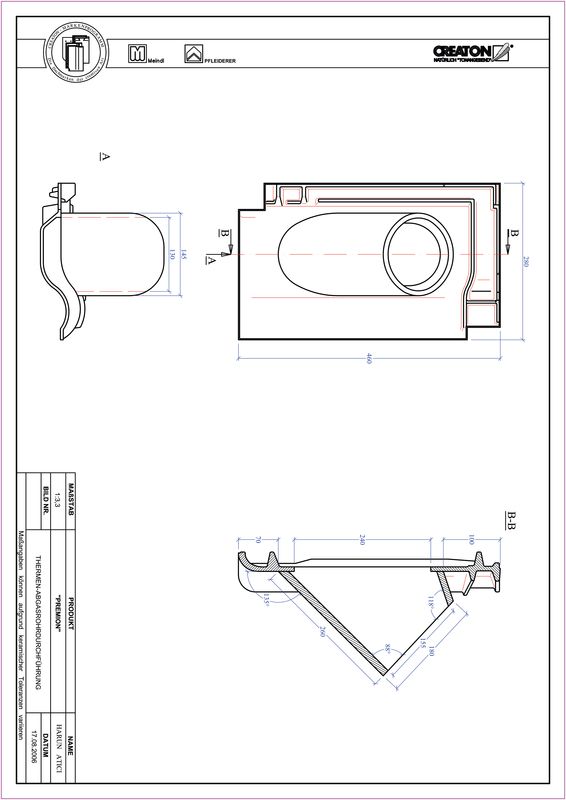

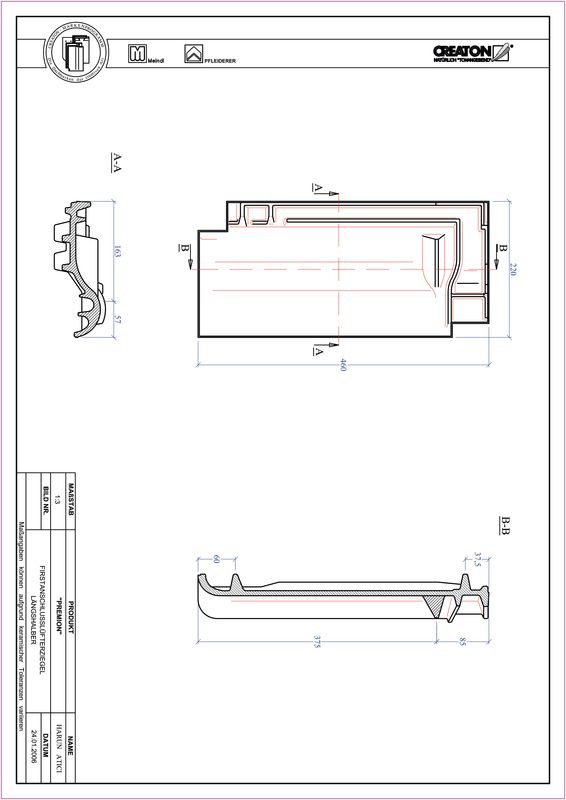

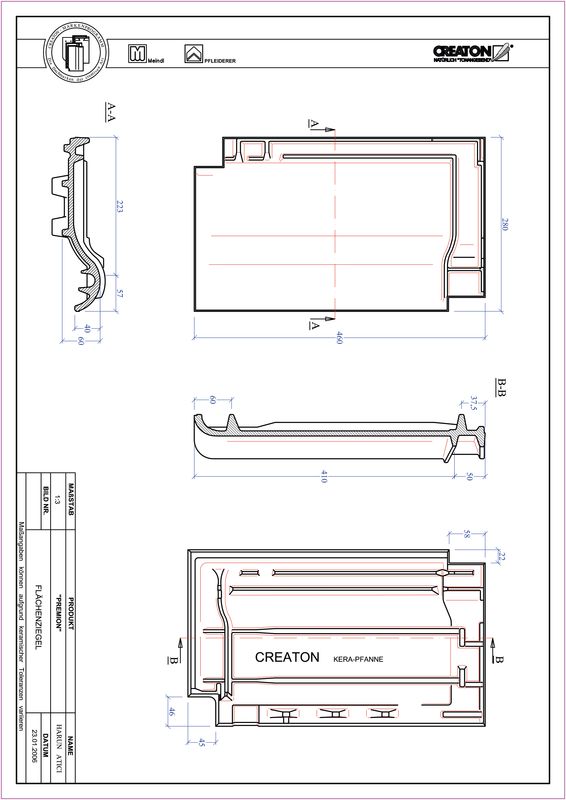

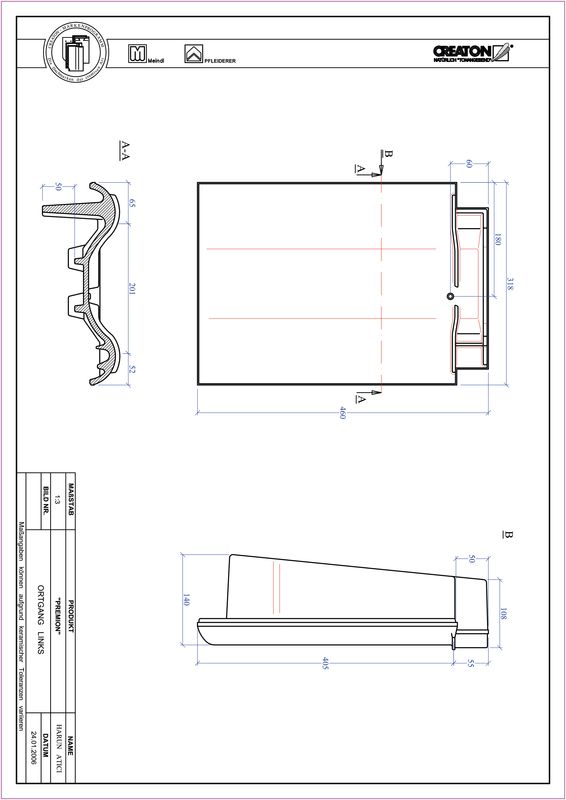

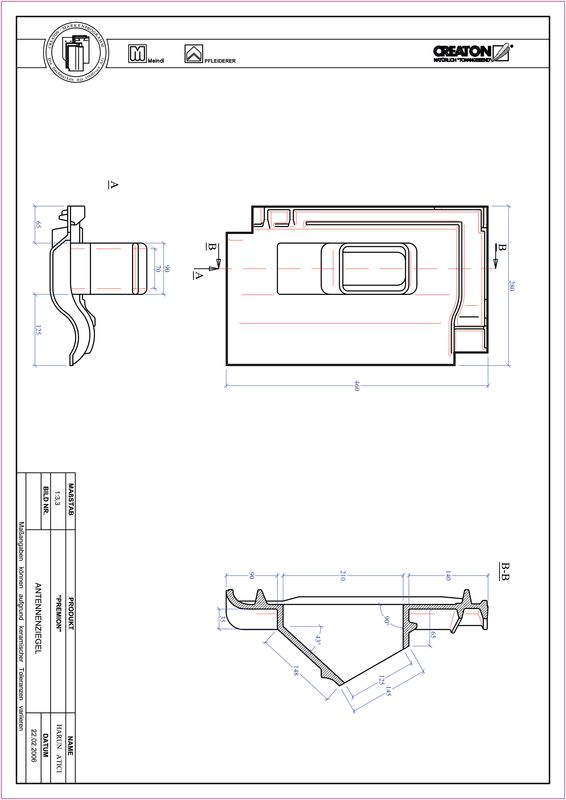

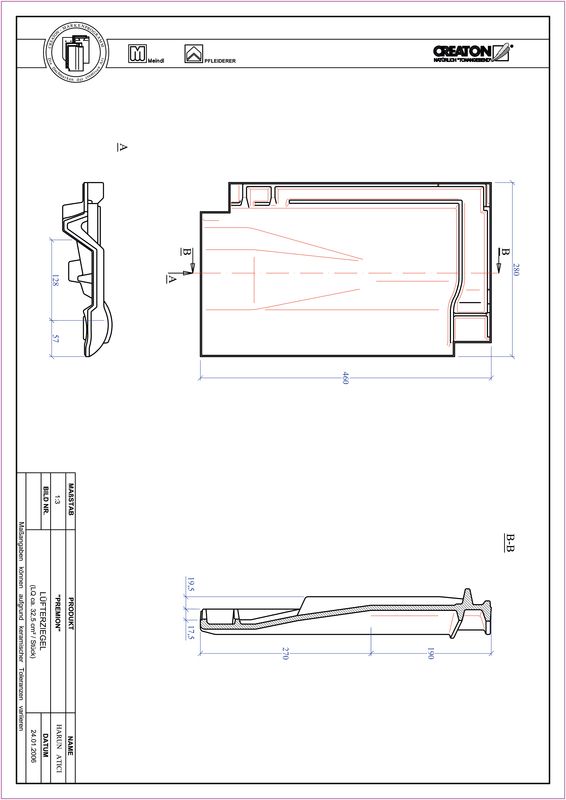

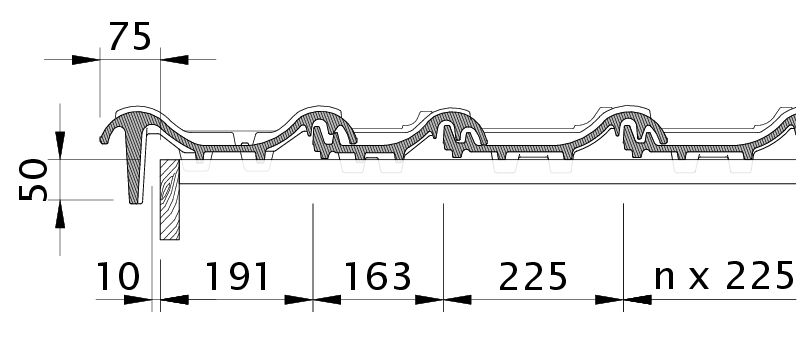

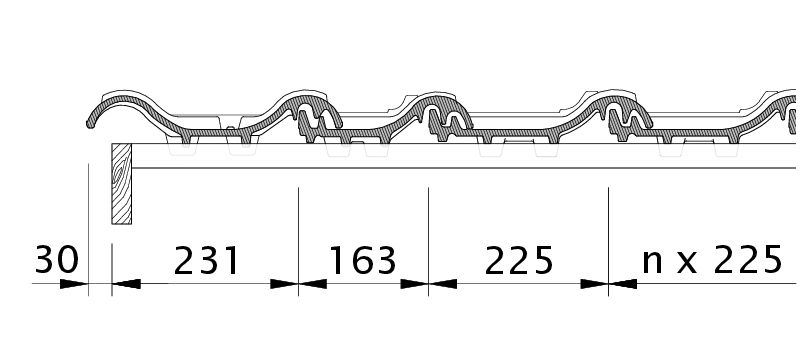

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

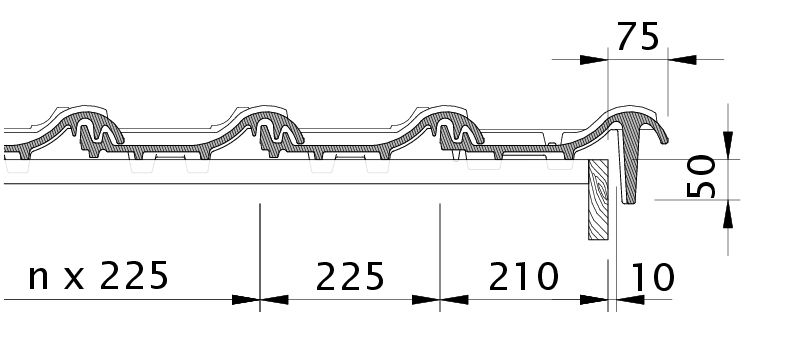

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Für die Ausführung ab 7° Dachneigung siehe Unterdachsysteme/Sonderlösung 7° Dach unter: www.creaton.de, www.creaton.at, www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

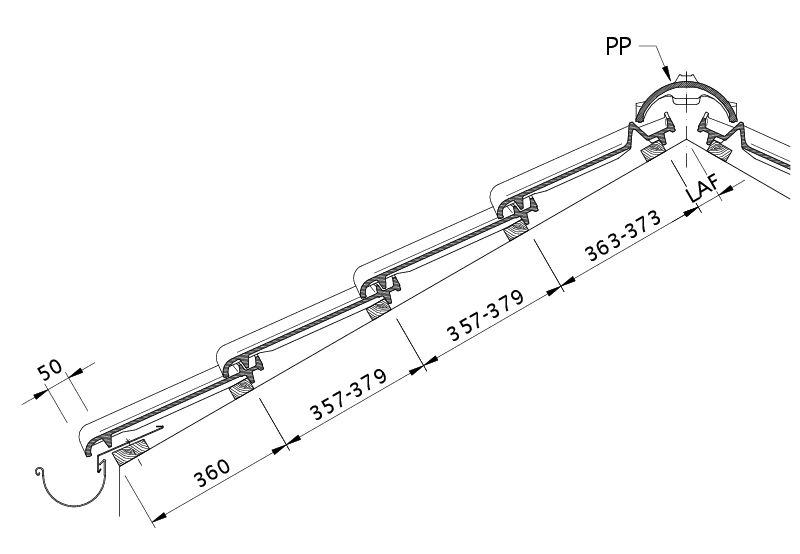

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

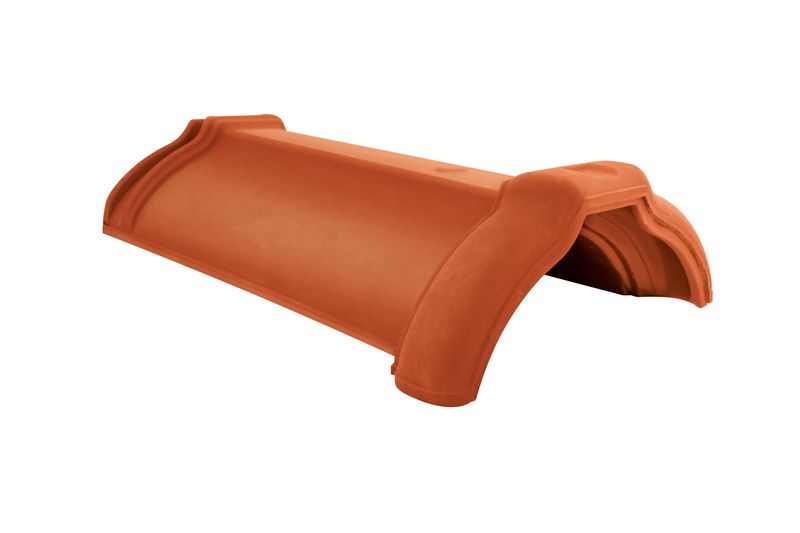

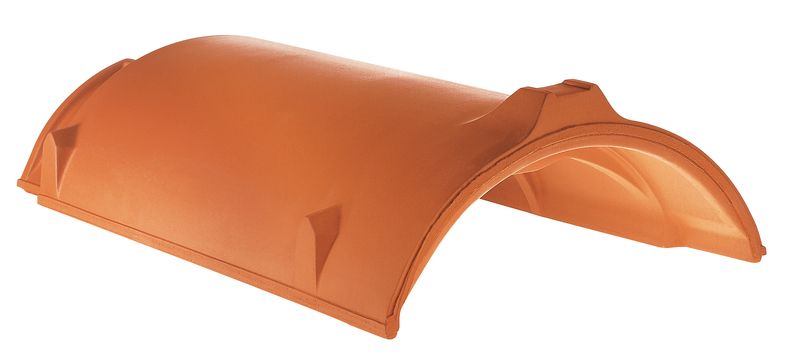

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF70706560605550403020
PHP 2.6 Stück/lfmFLA125125125120110105100959090
PP 2.5 Stück/lfmLAF8070656055504545403530
PP 2.5 Stück/lfmFLA100100908080757060604540
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF7070655555504530155
PHP 2.6 Stück/lfmFLA135135135130120115110105100100
PP 2.5 Stück/lfmLAF8070655550454035252015
PP 2.5 Stück/lfmFLA1101101009090858070705550
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°
PHP 2.6 Stück/lfmLAF65656050504035205
PHP 2.6 Stück/lfmFLA145145145140130130125120120
PP 2.5 Stück/lfmLAF75656050453530251510
PP 2.5 Stück/lfmFLA12012011010010010095859075
