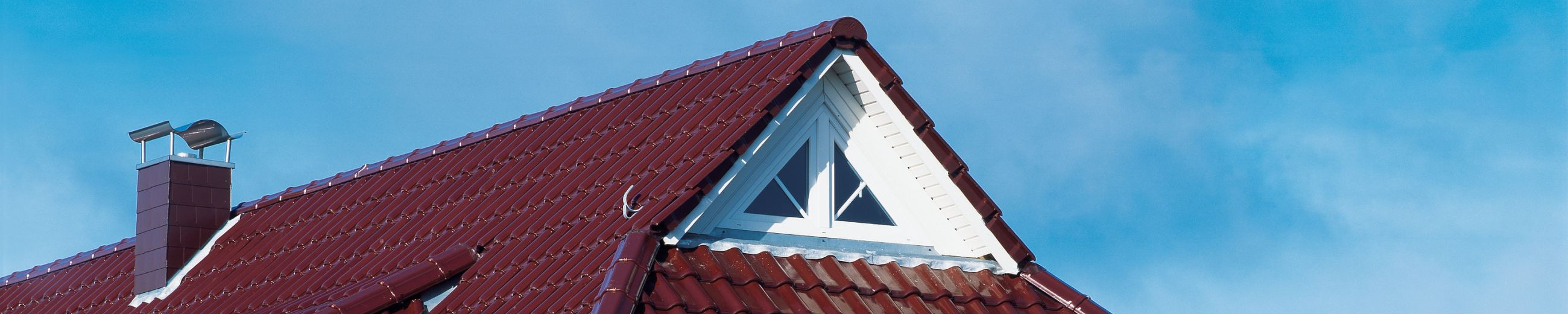

FUTURA FINESSE weinrot glasiert

FUTURA

Fugenlos in die Zukunft.

  • Besonders großer Schiebebereich von 29 mm pro Ziegel
  • Erstklassige Rohstoffe ermöglichen 15 faszinierende Farben in vier samtigen Oberflächenvariationen
  • Fugenlose Überdeckung und optimales Strömungsverhalten durch eine technisch neuartige Konstruktion
  • Auch für sehr flache Dächer bis 7° Neigung geeignet mit einem wasserdichten Unterdach
  • Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert
  • Die Verfalzung, Wasserführung und der besonders günstige cw-Wert machen FUTURA zu einem hervorragendem Ziegel, der sowohl für sehr flache als auch für sehr steile Dächer geeignet ist

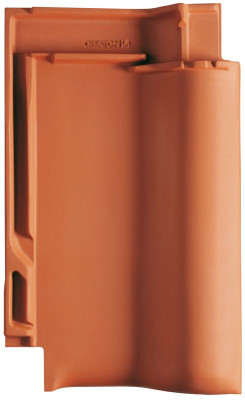

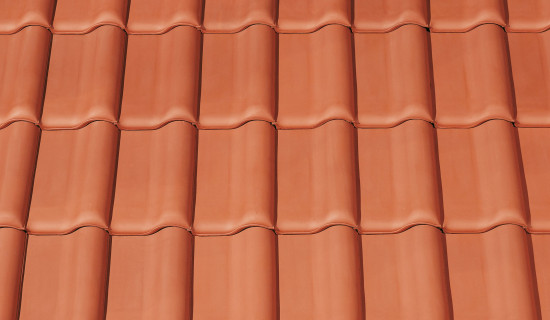

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert
NUANCE grau engobiert
NUANCE grau engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE rot glasiert
FINESSE rot glasiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE schiefer glasiert
FINESSE schiefer glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
NOBLESSE antik geflammt glasiert
NOBLESSE antik geflammt glasiert

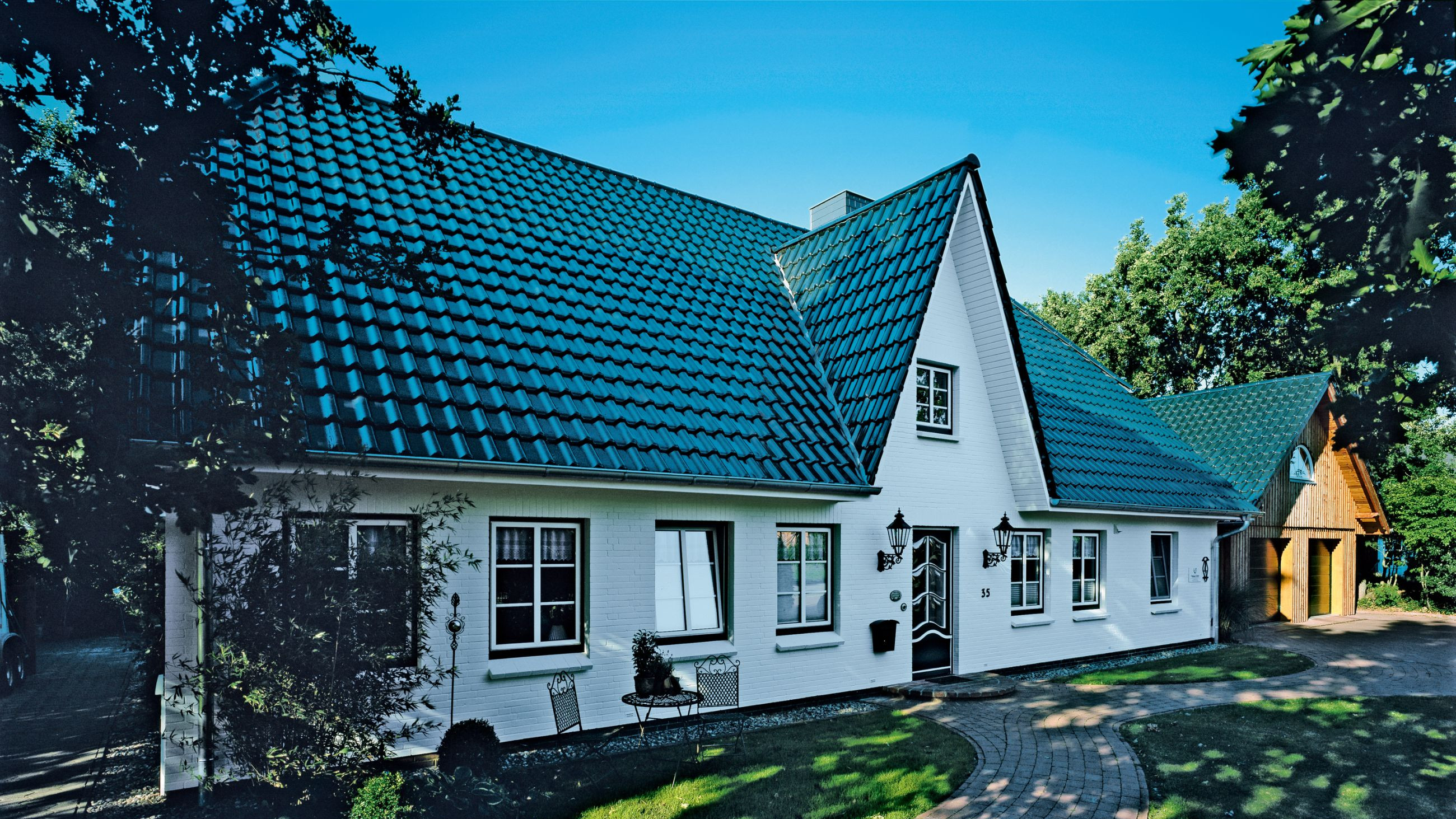

NOBLESSE dunkelblau glasiert
NOBLESSE dunkelblau glasiert
NOBLESSE dunkelgrün glasiert
NOBLESSE dunkelgrün glasiert
NOBLESSE braun glasiert
NOBLESSE braun glasiert

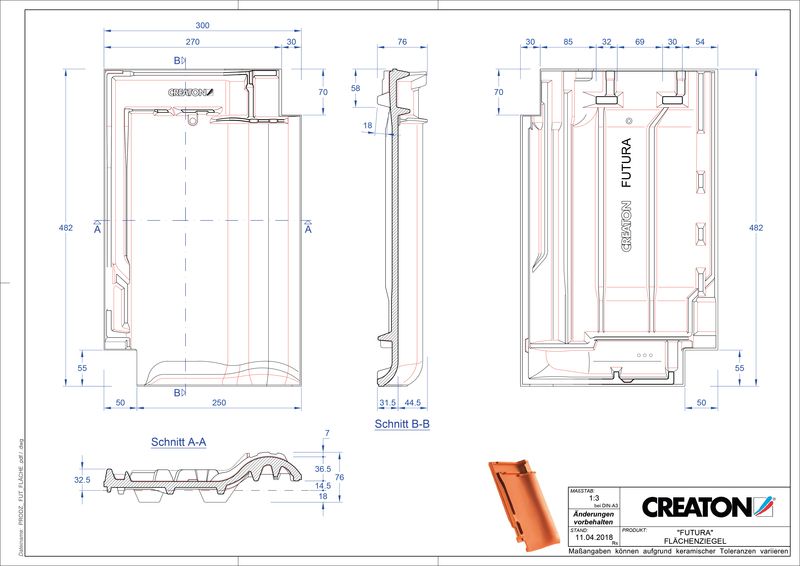

Technische Daten

Größe (ca.)300 x 482 mm
Deckbreite min. (ca.)235 mm
Deckbreite i.M. (ca.)238 mm
Deckbreite max. (ca.)240 mm
Decklänge min. (ca.)360 mm
Decklänge i.M. (ca.)374 mm
Decklänge max. (ca.)388 mm
Ziegelbedarf min. (ca.)10.8 Stück/m²
Ziegelbedarf i.M. (ca.)11.3 Stück/m²
Ziegelbedarf max. (ca.)11.9 Stück/m²
Gewicht je Stück (ca.)3.8 kg/Stück
Gewicht je m² (ca.)42.9 kg/m²
Gewicht je Palette (ca.)937 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥8 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

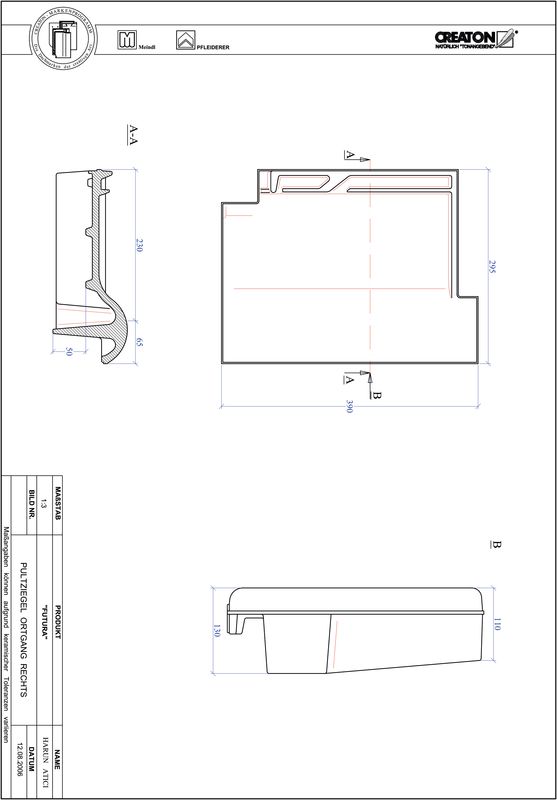

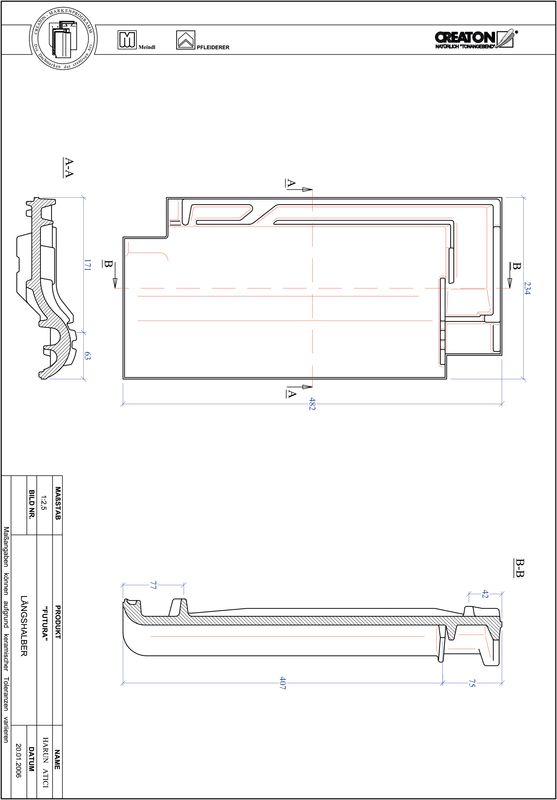

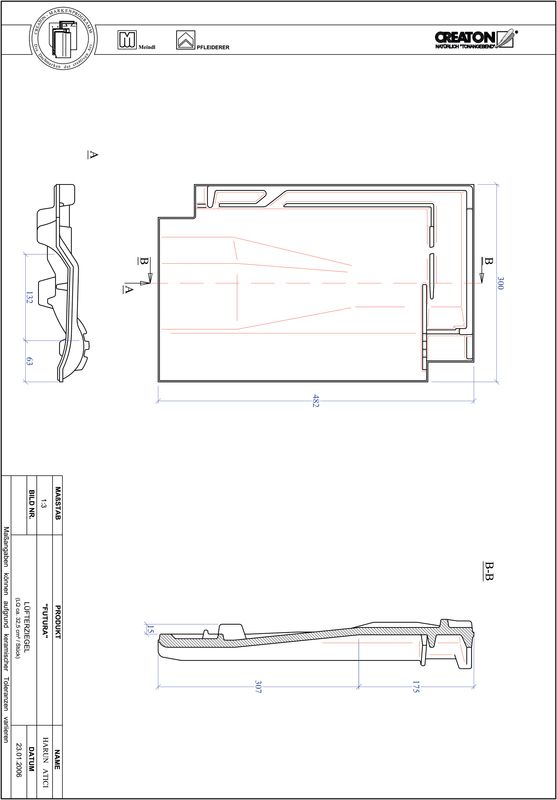

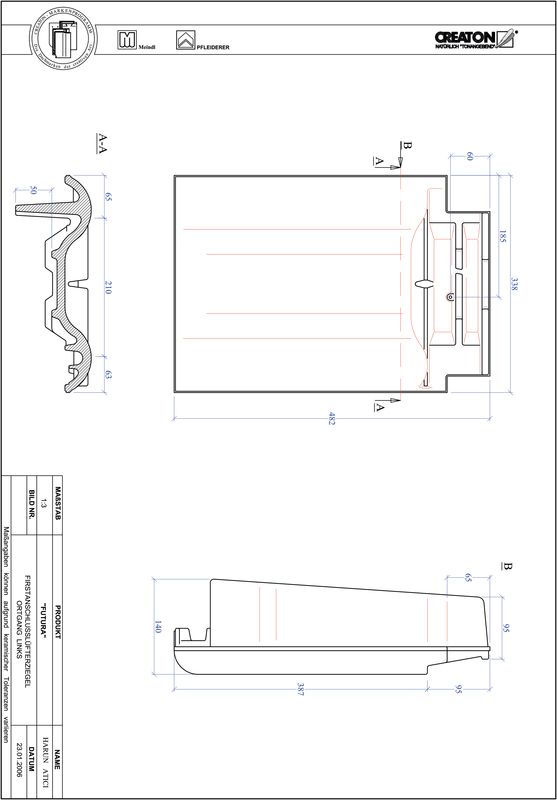

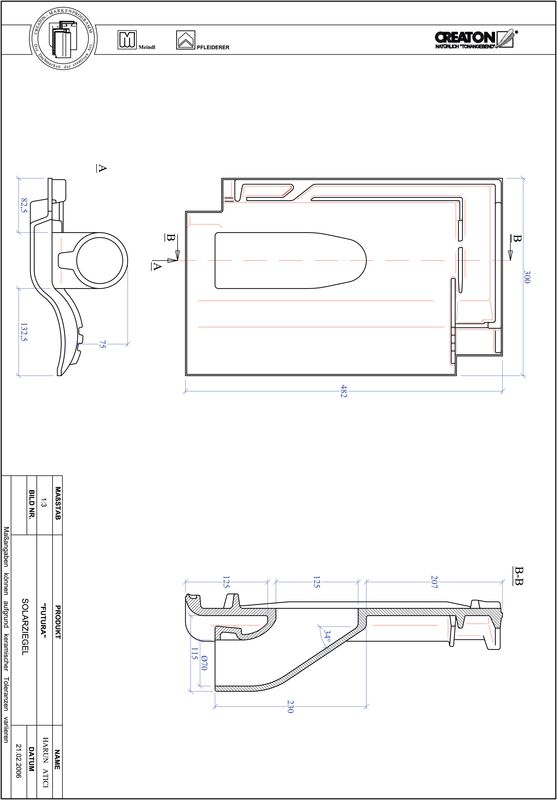

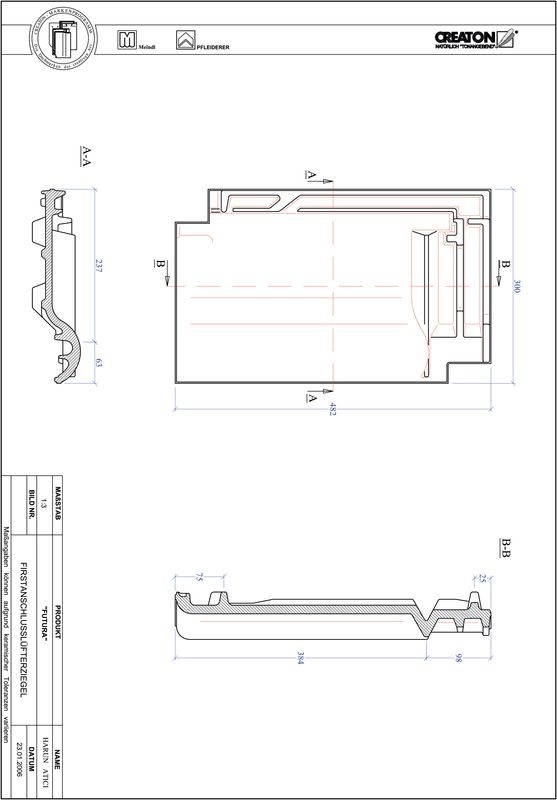

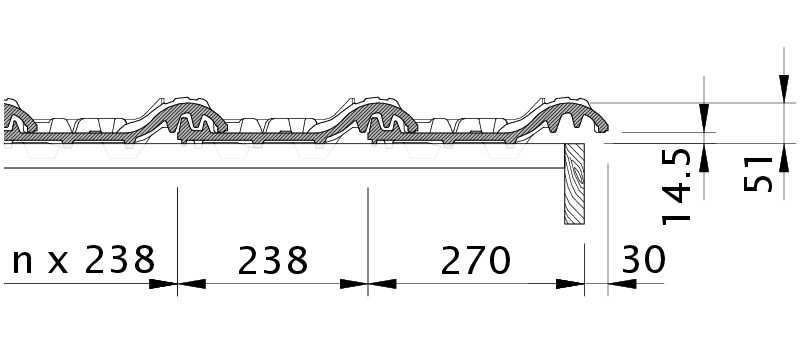

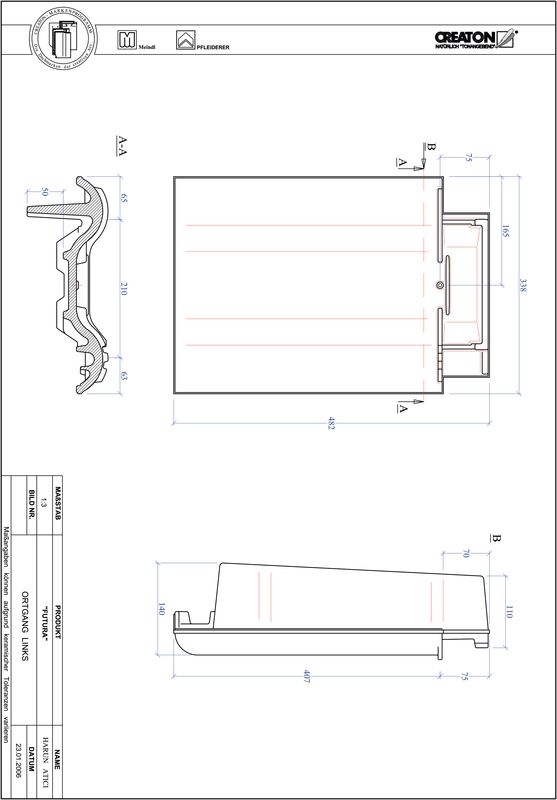

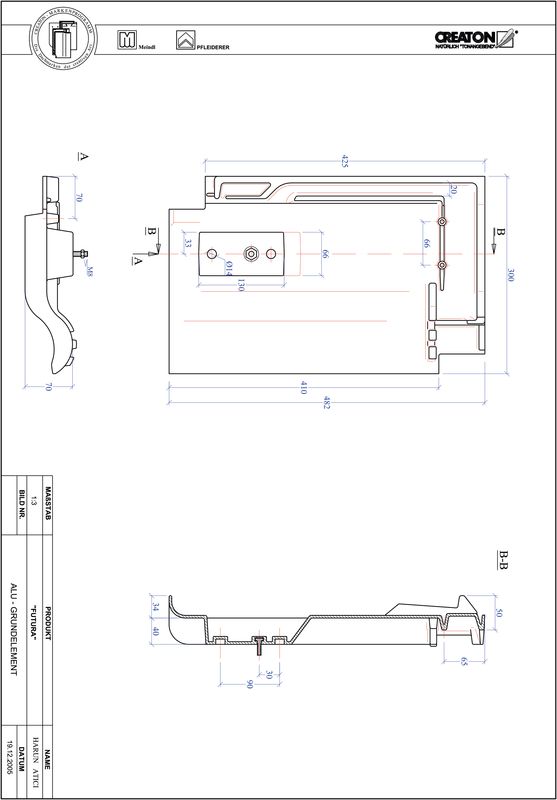

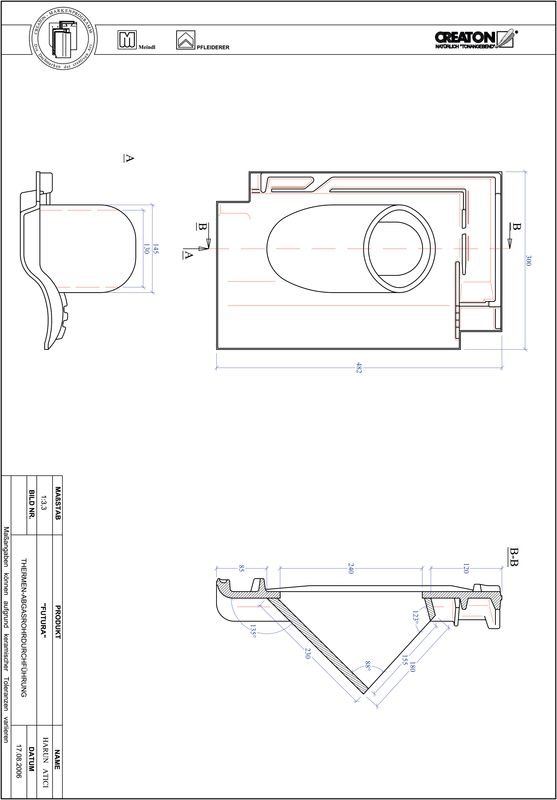

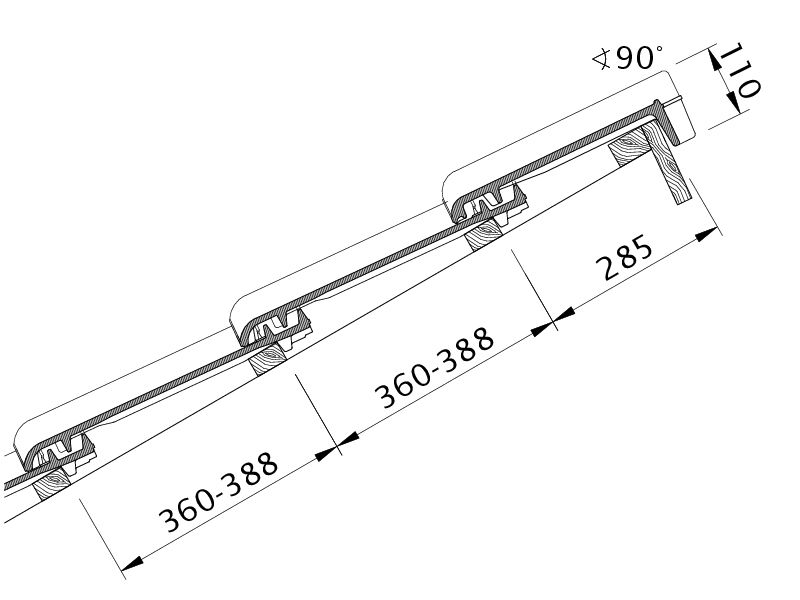

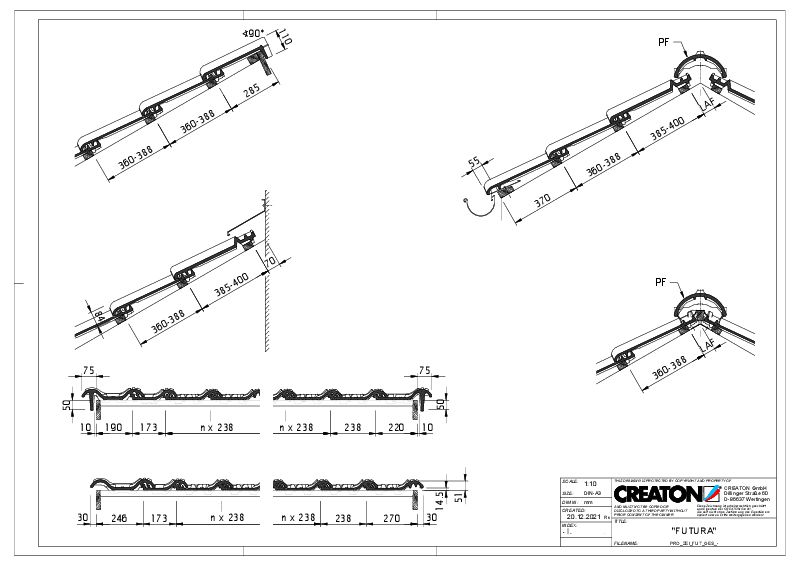

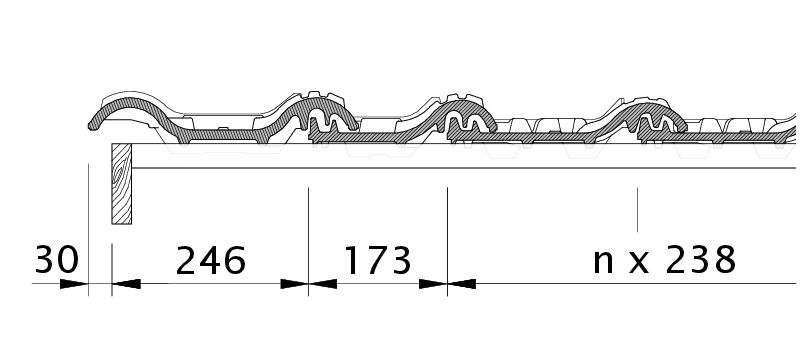

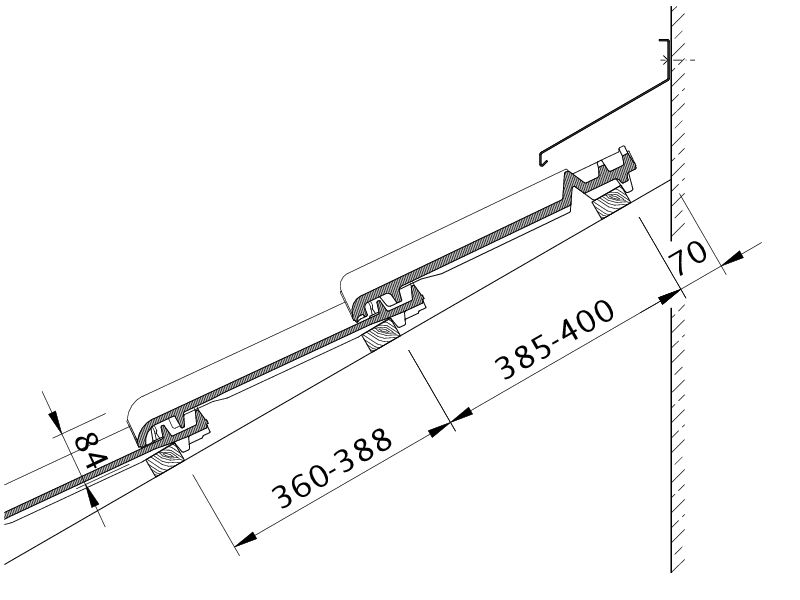

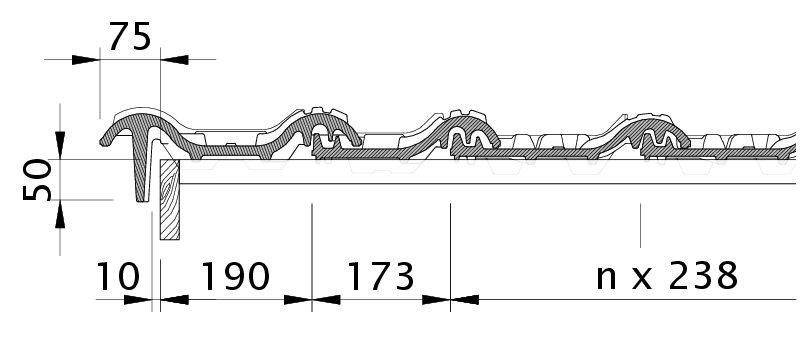

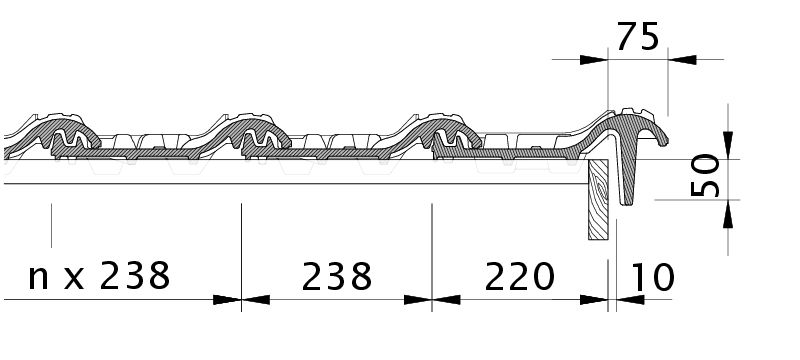

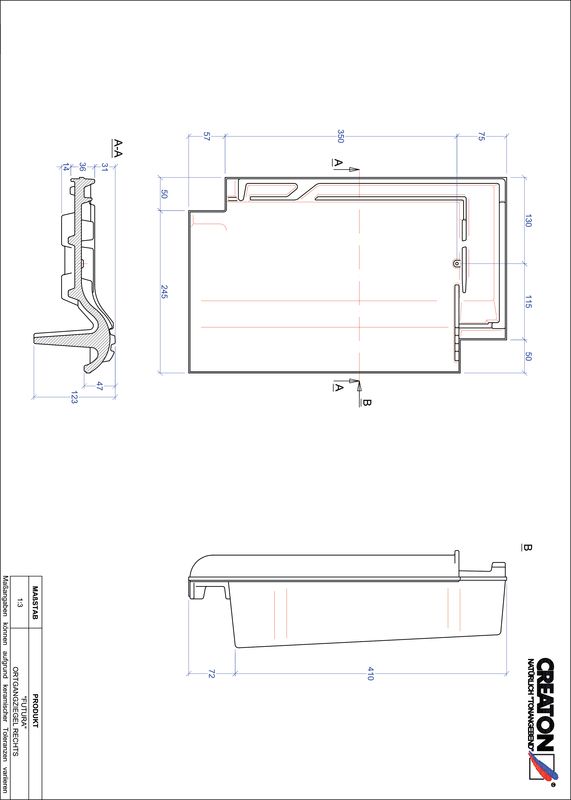

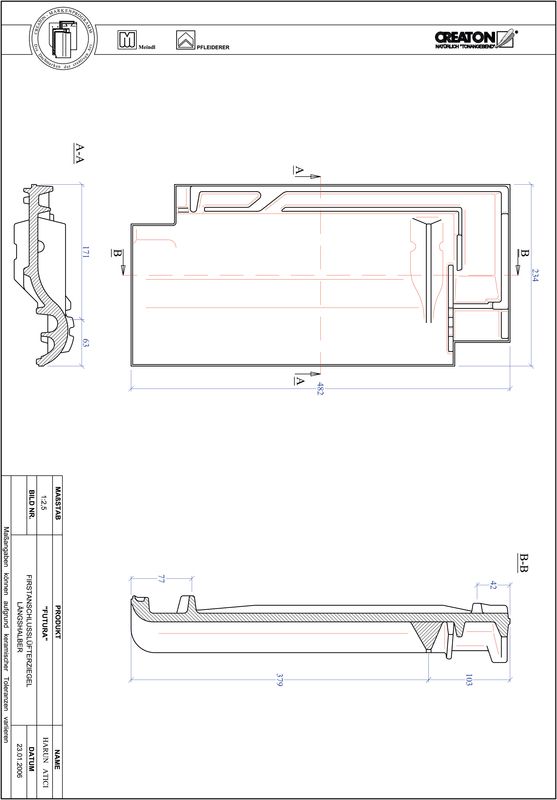

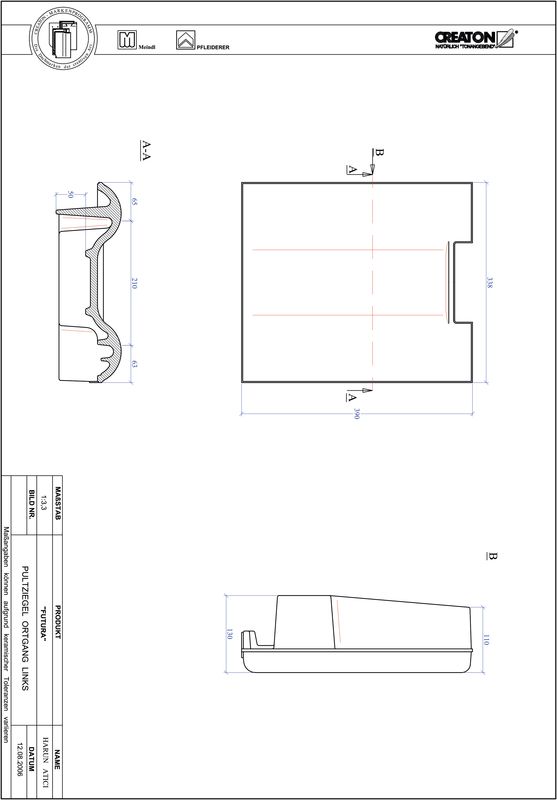

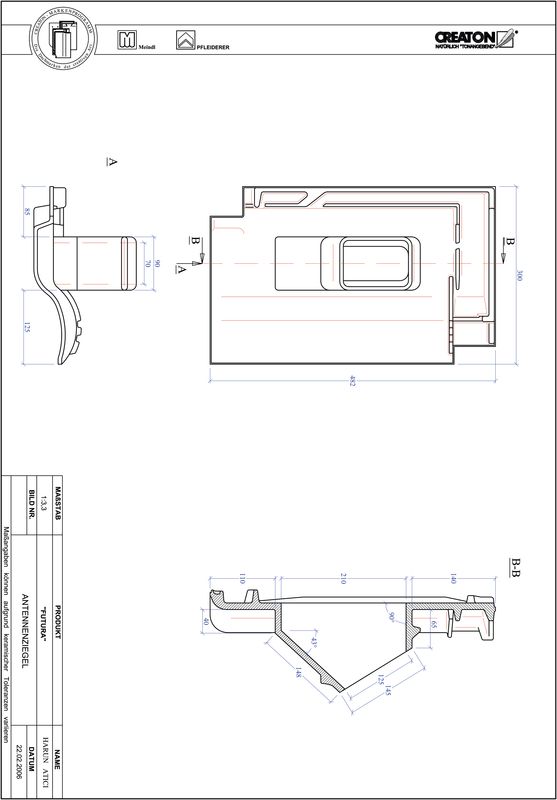

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Für die Ausführung ab 7° Dachneigung siehe Unterdachsysteme/Sonderlösung 7° Dach unter: www.creaton.de, www.creaton.at, www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

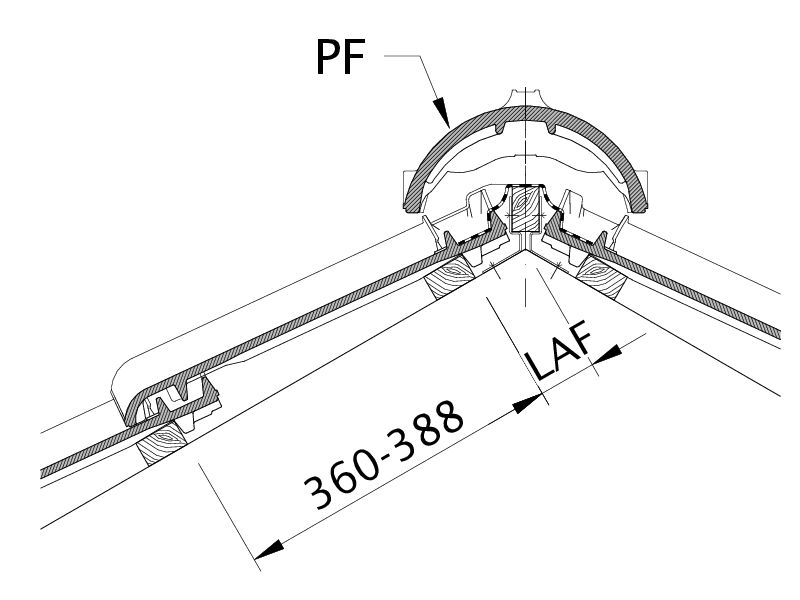

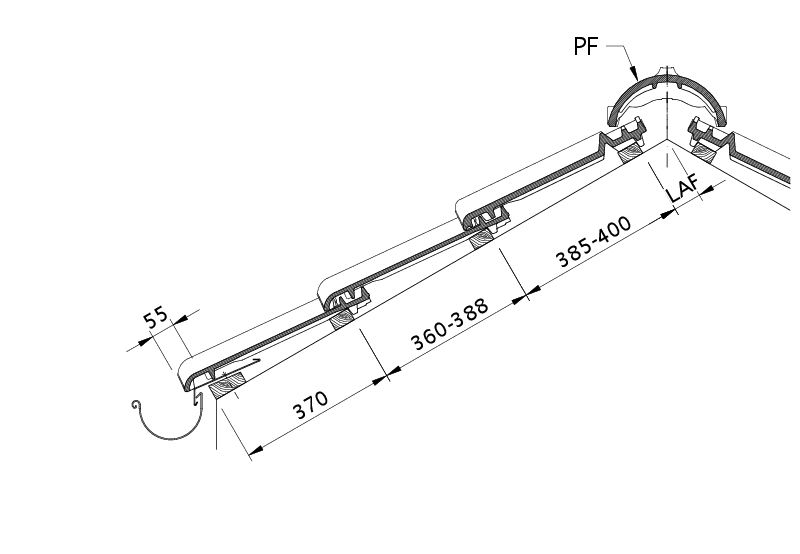

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

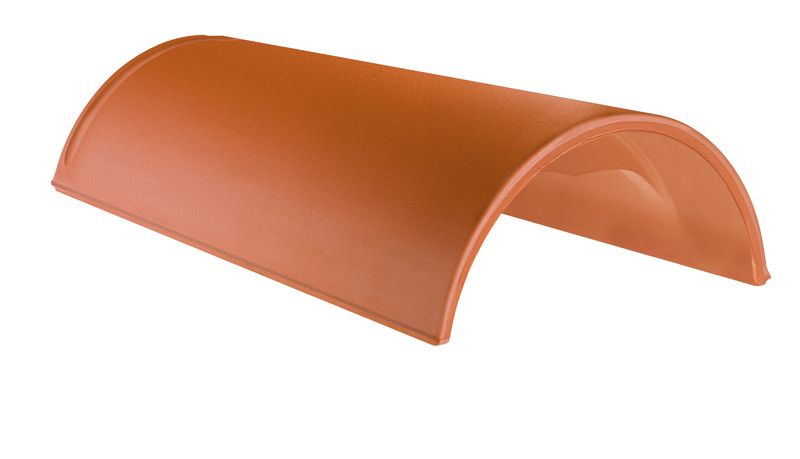

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF8080757065656050454545
PF 2.5 Stück/lfmFLA10095908070605555505040
PR 2.5 Stück/lfmLAF8080757065656050454545
PR 2.5 Stück/lfmFLA10095908070605555505040
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF8080756560605540303030
PF 2.5 Stück/lfmFLA1101051009080706565606050
PR 2.5 Stück/lfmLAF8080756560605540303030
PR 2.5 Stück/lfmFLA1101051009080706565606050
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF7575706055504530202015
PF 2.5 Stück/lfmFLA12011511010090858080808080
PR 2.5 Stück/lfmLAF7575706055504530202015
PR 2.5 Stück/lfmFLA12011511010030858080808080

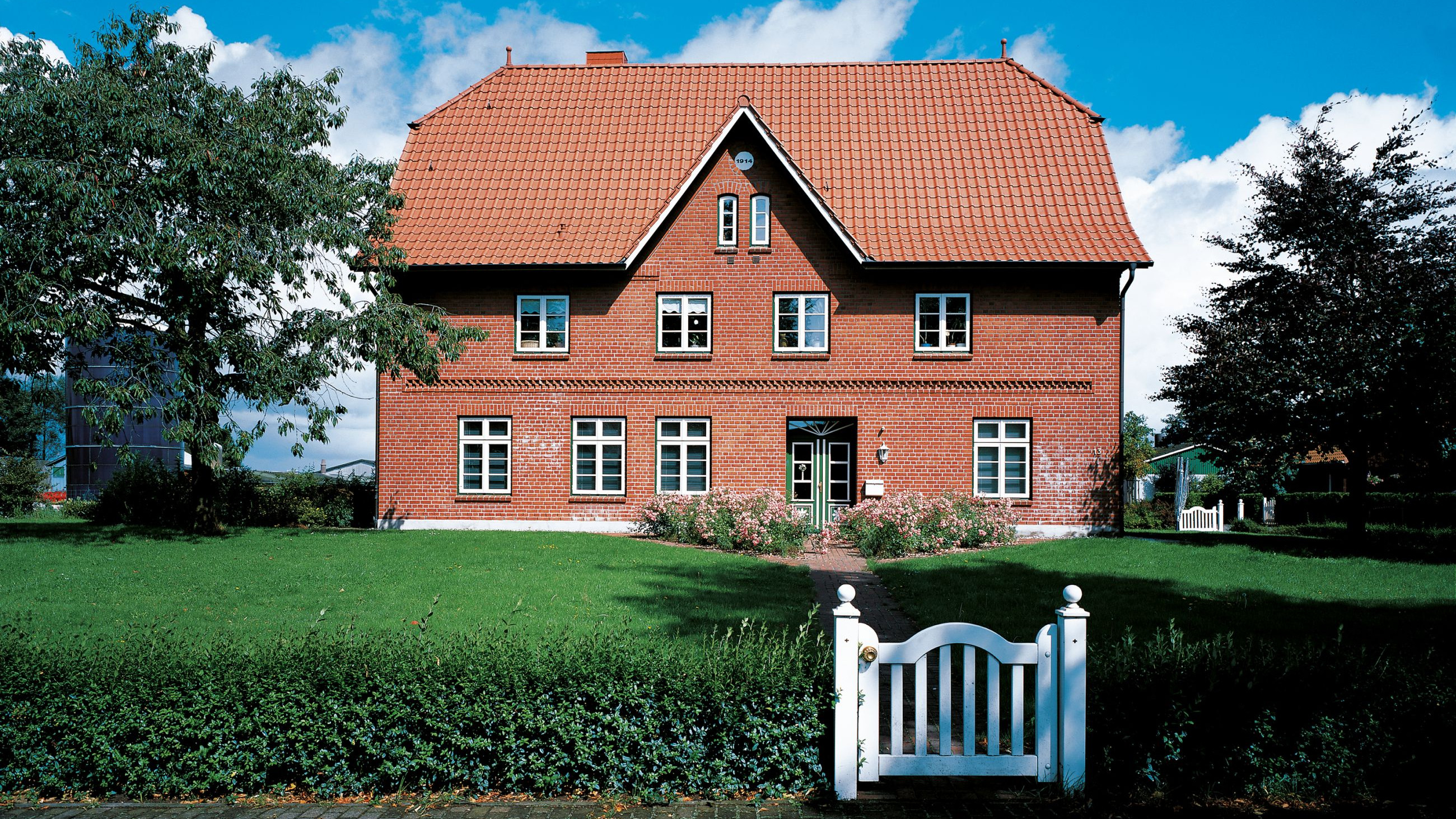

Referenzen
